電動液壓抓斗簡介與選型

電動液壓抓斗簡介：

電動液壓抓斗是一種自帶電機、電器、液壓泵、油箱等元件、并通過外部電源驅動實現張開或閉合的抓斗。抓斗依靠電機的正反轉或者液壓換向閥來控制抓斗的張開或閉合。電動液壓抓斗能在各種惡劣環境下從事黃砂、煤炭、礦粉、礦石、水泥等散貨裝卸的高效工具。抓斗自帶液壓系統的閥組、密封件、閥塊等主要元件均配用國內外著名品牌貨。液壓泵采用恒功率泵，并采用液壓伺服系統，可有效控制泵的輸出。當達到**壓力的時候，泵的流量極低，從而大大減少了溢流，降低了能耗及油溫，有利于長時間連續工作，提高了生產效率。抓斗結構簡單,操作方便,能在各種惡劣環境下工作。獨特的顎瓣曲線特別有利于各類散貨的裝卸,抓斗上部設有電纜線接口,便于與起重機聯接。

電動液壓抓斗分類及應用場合：

電動液壓抓斗按其結構形式主要分為以下幾種：

1）電動液壓雙瓣抓斗；2）電動液壓多瓣抓斗；3）電動液壓木材抓斗；4）電動液壓矩形抓斗（方形抓斗）；5）電動液壓秸稈抓斗。

1）電動液壓雙瓣抓斗：主要配合單鉤起重機用于抓取各類散貨，常用于船舶、碼頭等。

2）電動液壓多瓣抓斗：主要配合單鉤起重機用于抓取生活垃圾、廢鋼等物料，常用于環保電廠、鋼廠抓取鐵礦石等。

3）電動液壓木材抓斗：主要配合單鉤起重機用于裝卸原木，常用于木材堆場、碼頭等。

4）電動液壓矩形抓斗：主要配合單鉤起重機用于航道清理生活垃圾，或用于鋼廠裝卸火車車廂內的廢鋼等。

5）電動液壓秸稈抓斗：主要配合單鉤起重機用于裝卸堆垛捆扎好的秸稈，常用于環保電廠。

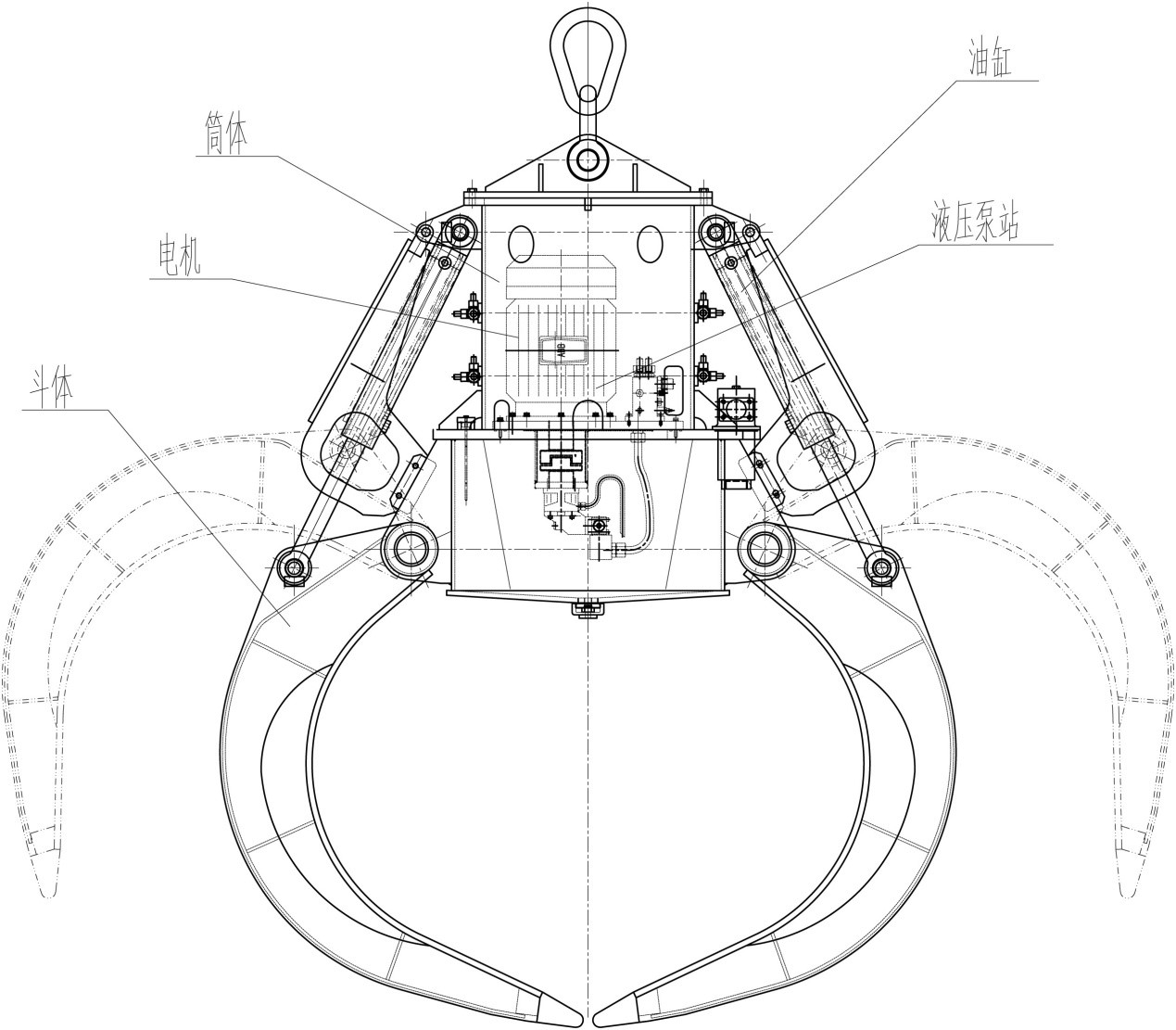

電動液壓抓斗的結構：

電動液壓抓斗由以下部件組成：1）筒體；2）斗瓣；3）油缸；4）電機；5）液壓泵站。

電動液壓抓斗的工作原理

開啟循環Ⅰ：

當電動機正向運轉時，抓斗處于閉合狀態下：液壓泵通過單向閥把液壓油從油缸抽回油箱，液壓缸縮回、在油缸活塞桿回縮到缸筒的同時，抓斗逐漸打開。

電動機關閉時，液控單向閥可將油缸內油壓鎖住，以防止抓斗自動運行關閉。

閉合循環Ⅱ：

當電動機反向運轉時，液壓泵將液壓油泵入壓力管，操作電控箱，液壓油通過單向閥和壓力管進入油缸的無桿腔內，液壓缸伸出，實現抓取物料并閉合抓斗。

恒功率泵電動液壓抓斗的優點

1）液壓系統的閥組、密封件、閥塊等主要元件均采用國內外著名品牌。

2）液壓泵采用恒功率泵，并采用液壓伺服系統，系統壓力變化可有效控制泵的輸出。當達到**壓力的時候，泵的流量極低，從而大大減少了溢流，降低了能耗，降低了溫升，從而保證可以連續24小時不間斷工作。
