起重量限制器使用說明

電動葫蘆用超載限制器：主要是防止用戶起吊、裝卸那些超過電動葫蘆本身允許承載能力的貨物。第二：電動葫蘆超載限制器是質監局每年、年檢起重機時必不可缺少的配件。

一、概述：

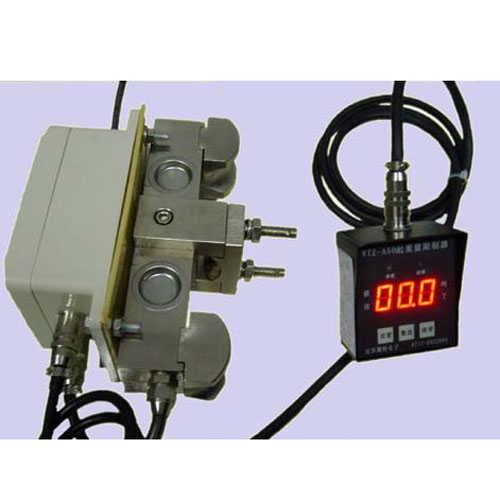

起重量限制器（以下簡稱限制器）是專業用于電動葫蘆、鋼絲繩吊具等起重設備上、限制超過額定起重量的安全保護裝置。該裝置由控制器和傳感器兩大部分組成，能顯示起吊貨物的重量，防止超載、防止危險事故發生，因此它對冶金、礦山、碼頭、倉儲等行業現代化安全生產具有極重要意義。

二、限制器的主要特點：

2.1采用先進的抗干擾器件和獨到的軟件設計,本裝置有極強的抗干擾能力;

2.2為了消除傳感器、放大器長期工作產生的變化所帶來的影響,本裝置采用了零點自動跟蹤記憶技術,確保稱重的精度.

2.3為了便于安裝,本裝置的各部件在工廠已按技術標準用精密儀器分別調校,現場安裝時一般不再需要進行調試。

2.4為了便于**顯示稱重值,限制器采用了軟件調節記憶技術,調整時便捷直觀,售后服務及現場維修方便,可靠.

三、技術指標

3.1適用范圍:0.5噸～32噸各種規格的電動葫蘆、鋼絲繩吊具等起重裝置.

3.2系統誤差:小于±5%(F.S)

3.3報警方式:

(1)預報警點:當起吊重量達到額定起吊重量的90%時,發出斷續的報警聲,綠色指示燈亮,顯示重物重量.

(2)額定值報警:當起吊重量達到額定起吊重量的100%時,再次發出斷續的報警聲,黃色指示燈亮,顯示重物重量.

(3)立即報警:當起吊重量達到額定起吊重量的105%時.再次發出連續的報警聲,紅色指示燈亮,且延時2秒自動切斷起重機上升接觸器電源,同時顯示重物重量.

3.4傳感器的靜強度:傳感器的靜強度為額定載荷的1.5倍.

3.5工作溫度:-20℃～＋60℃;

3.6相對濕度:20%--95%

3.7電源電壓:AC380V,50HZ,耗電量5W、電壓可按用戶要求定制；

3.8繼電器觸點容量:繼電器觸電容量為AC380V,3A;

3.9控制器的耐壓:為2000V

3.10顯示方式:高亮度LED(紅色)數字顯示起重量,小數點自動切換.

四、工作原理:

起重機械起吊的重物重量,由電阻應變式傳感器檢測后,將實物重量線性化轉換成模擬量電信號,送到放大器放大,然后進行A/D轉換成數字量,轉入單片機經處理送到數字顯示屏顯示,與此同時單片機裝測出的重量與預置的額定載荷進行比較,當發現重物重量達到額定載荷時,限制器發出報警聲提醒操作人員注意,*后當達到立即報警點時,除發出連續報警聲外,限制器內繼電器動作,立即切斷起重機上升接觸電源,起重機停止向不安全方向作業,但不影響其它機構動作,以達到限載保護作用.

五、安裝調試:

5.1傳感器的安裝:旁壓傳感器穿掛在電動葫蘆鋼絲繩上端；

5.2控制器的安裝:出廠時控制器和傳感器已經組裝到一塊、調試好、不需要另外安裝，以下分開組裝時的步鄹，可供參考。

控制器可根據不同的需要安裝在手控門上或裝在司機室內均可。傳感器與控制器之間用一根四芯屏蔽電纜線相連接，出廠時已配好，也可根據用戶要求決定導線長度，使用時將導線兩端五芯插頭和放大器及顯示器上五芯插座連接即可使用。

5.3外線連接：起重量限制器采用一根四芯電纜，有“電源”標記的兩線（黑、棕）接電流380V，為限制器的電源線，有“常閉”（黃綠、藍）標記的兩線串聯在起升接觸器回路中。

注意：電源電壓380V?？刂朴|點為常閉。

5．4儀表設置說明：用戶也可以根據需要自己設定報警儀控制點

產品說明

工作電源：AC36V、AC220V、380V 50Hz

使用范圍：3t-630t各種類型雙梁橋式、門式、抓頭式起重機

系統誤差：≤5% F·S

控制回路電壓：AC36V、AC220V/380V

顯示方式：數碼管顯示工作狀態

外形參考尺寸：91×63×100mm
